深入浅出51单片机指纹模块程序开发

一、51单片机简介

51单片机是一种经典的微控制器，因其成本低、性能稳定、易于开发等特点，被广泛应用于各种嵌入式系统中。它具有8位CPU、32个可编程I/O口、定时器/计数器、串行通信接口等丰富的功能。

二、指纹模块简介

指纹模块是一种集成了指纹识别功能的传感器，它可以将指纹图像转换为数字信号，并通过串行通信接口与单片机进行数据交换。常见的指纹模块有AS608、FPM10等。

三、51单片机与指纹模块的连接

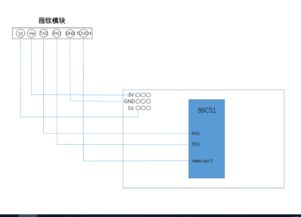

要将51单片机与指纹模块连接，需要了解两者的接口定义。以下以AS608指纹模块为例，介绍其与51单片机的连接方法：

电源：VCC连接到单片机的5V电源，GND连接到单片机的地。

数据线：RXD连接到单片机的串行通信接收引脚（如P3.0），TXD连接到单片机的串行通信发送引脚（如P3.1）。

控制线：RESET连接到单片机的某个I/O口，用于控制指纹模块的复位。

四、51单片机指纹模块程序开发

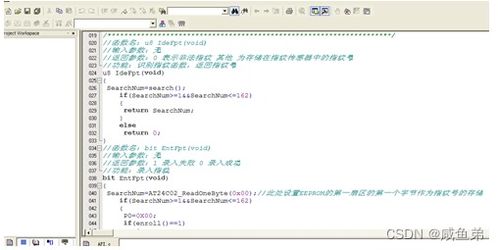

在了解了51单片机和指纹模块的连接方法后，接下来就是编写程序。以下是一个简单的示例程序，用于读取指纹模块的指纹数据：

```c

include

include

define FINGERPRINT_RX P3_0

define FINGERPRINT_TX P3_1

define FINGERPRINT_RESET P1_0

void delay(unsigned int ms);

void Fingerprint_Init(void);

void Fingerprint_Read(void);

void main(void)

Fingerprint_Init();

while(1)

{

Fingerprint_Read();

}

void delay(unsigned int ms)

unsigned int i, j;

for(i = 0; i 在读取指纹数据后，需要对数据进行处理，以实现指纹识别功能。以下是一个简单的指纹数据处理示例：

```c

void Fingerprint_Process(void)

unsigned char i, j;

unsigned char data[20];

unsigned char template[160];

unsigned char result;

// 读取指纹数据

Fingerprint_Read(data);

// 将指纹数据转换为指纹模板

for(i = 0; i 本文介绍了如何使用51单片机进行指纹模块程序的开发，包括硬件连接、程序编写和数据处理等方面。通过学习本文，读者可以掌握指纹识别技术在51单片机上的应用，为后续的嵌入式系统开发打下基础。
