网卡硬件结构图详解

一、网卡概述

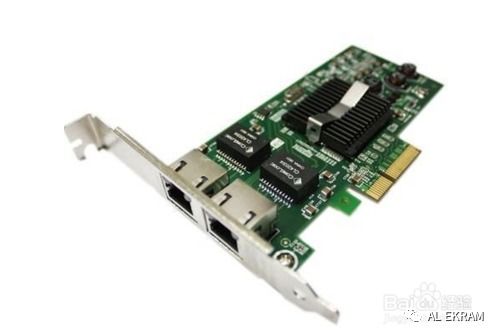

网卡，全称为网络接口卡（Network Interface Card，简称NIC），是计算机连接局域网和互联网的硬件设备。它负责将计算机中的数据转换为网络信号，并通过网络介质传输到其他设备。

二、网卡硬件结构图主要部件

网卡硬件结构图主要包括以下几个主要部件：

1. 接口芯片

接口芯片是网卡的核心部件，负责实现计算机与网络之间的数据传输。常见的接口芯片有RJ-45接口、光纤接口和无线接口等。接口芯片将计算机中的并行数据转换为串行数据，并通过网络介质传输。

2. MAC地址芯片

MAC地址芯片负责存储网卡的物理地址（MAC地址）。MAC地址是网卡的唯一标识符，由IEEE组织分配。MAC地址芯片通常集成在接口芯片中。

3. 控制芯片

控制芯片是网卡的控制中心，负责协调各个部件的工作。控制芯片负责数据的接收、处理和发送，以及与计算机主板的通信。控制芯片通常采用高性能的微处理器，如ARM、MIPS等。

4. 存储器

存储器包括RAM和ROM。RAM用于缓存数据，提高数据传输效率。ROM用于存储网卡的固件程序，包括驱动程序和配置信息等。

5. 晶体振荡器

晶体振荡器负责产生网卡所需的时钟信号，确保数据传输的同步。晶体振荡器的频率通常为20MHz或25MHz。

6. 电源管理芯片

电源管理芯片负责为网卡提供稳定的电源，并控制网卡的功耗。电源管理芯片通常集成在控制芯片中。

7. 信号放大器

信号放大器用于放大网络信号，提高信号传输的稳定性。信号放大器通常集成在接口芯片中。

8. 电阻、电容和电感

电阻、电容和电感等元件用于滤波、匹配和隔离等作用，确保信号传输的质量。

三、网卡工作原理

网卡的工作原理如下：

1. 数据接收

当计算机需要发送数据时，数据首先被写入网卡的缓存。网卡的控制芯片将缓存中的数据转换为串行数据，并通过接口芯片发送到网络介质上。

2. 数据传输

数据在网络介质上传输，经过其他设备的转发，最终到达目标设备。

3. 数据接收

目标设备接收到数据后，通过接口芯片将串行数据转换为并行数据，并写入网卡的缓存。控制芯片将缓存中的数据发送到计算机的主存储器中。

网卡作为计算机连接网络的关键设备，其硬件结构和工作原理对于网络通信至关重要。本文通过对网卡硬件结构图的解析，帮助读者更好地理解网卡的组成和工作原理，为网络通信提供有力保障。
