工作台转位系统设计：提升生产效率的关键技术

随着工业自动化程度的不断提高，工作台转位系统在各类机械设备中的应用越来越广泛。本文将详细介绍工作台转位系统的设计要点，旨在为相关工程师提供有益的参考。

一、工作台转位系统概述

工作台转位系统是机械设备中用于实现工件在多个工作位置之间转换的装置。其主要功能是提高生产效率，减少工件在加工过程中的等待时间，实现多工位加工。工作台转位系统通常由转位机构、驱动装置、控制系统等组成。

二、工作台转位系统设计要点

1. 转位机构设计

转位机构是工作台转位系统的核心部分，其设计应满足以下要求：

结构简单，便于安装和维护；

转位速度快，转位精度高；

适应性强，能够满足不同工件的加工需求。

常见的转位机构有齿轮齿条机构、凸轮机构、槽轮机构等。在设计过程中，应根据实际需求选择合适的转位机构。

2. 驱动装置设计

驱动装置是工作台转位系统的动力来源，其设计应满足以下要求：

输出扭矩大，满足转位机构的需求；

启动、停止平稳，减少冲击；

能耗低，降低生产成本。

常见的驱动装置有电机、液压马达、气动马达等。在设计过程中，应根据实际需求选择合适的驱动装置。

3. 控制系统设计

控制系统是工作台转位系统的指挥中心，其设计应满足以下要求：

操作简便，易于实现人机交互；

响应速度快，满足实时控制需求；

可靠性高，确保系统稳定运行。

常见的控制系统有PLC、单片机、工控机等。在设计过程中，应根据实际需求选择合适的控制系统。

三、工作台转位系统设计实例

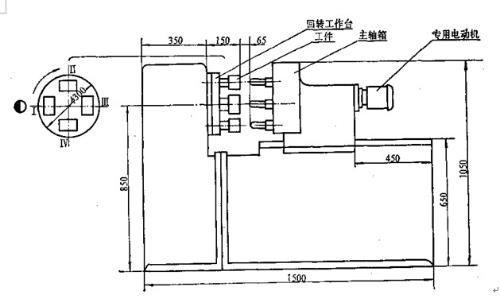

以下以一个四工位专用机床的工作台转位系统为例，介绍其设计过程。

1. 转位机构设计

根据工件加工需求，选择齿轮齿条机构作为转位机构。齿轮齿条机构具有结构简单、转位速度快、精度高等优点。

2. 驱动装置设计

选择交流异步电动机作为驱动装置，其输出扭矩满足齿轮齿条机构的需求，启动、停止平稳，能耗低。

3. 控制系统设计

选择PLC作为控制系统，实现人机交互、实时控制等功能。通过编程，实现工作台在四个工位之间的快速、准确转位。

工作台转位系统设计是提高生产效率的关键技术。在设计过程中，应根据实际需求选择合适的转位机构、驱动装置和控制系统，确保系统稳定、高效运行。本文以四工位专用机床的工作台转位系统为例，介绍了其设计要点和实例，为相关工程师提供有益的参考。
