深入解析硬件看门狗电路图：设计与实现

在电子系统中，硬件看门狗电路是一种重要的保护机制，它能够监控系统的正常运行，并在系统出现异常时自动重启，从而防止系统因软件错误或硬件故障而陷入死循环。本文将详细介绍硬件看门狗电路图的设计与实现，帮助读者更好地理解这一关键保护机制。

一、硬件看门狗的基本原理

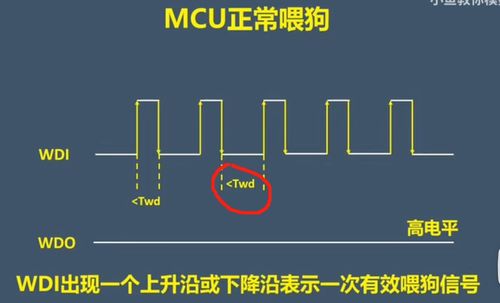

硬件看门狗是一种定时器，它通过监控系统的运行状态来确保系统的稳定。当系统正常运行时，看门狗定时器会定期被刷新，如果系统在预定的时间内没有刷新看门狗定时器，则认为系统出现异常，看门狗电路会发出复位信号，使系统重新启动。

二、硬件看门狗电路图的设计

硬件看门狗电路图主要包括以下几个部分：看门狗定时器、复位电路、监控电路和输出电路。

1. 看门狗定时器

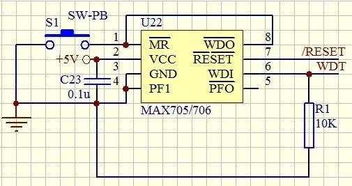

看门狗定时器是硬件看门狗的核心部件，它通常采用专用的看门狗芯片，如MAX706AT等。看门狗芯片内部包含一个定时器，定时器的时间可以根据系统需求进行设置。

2. 复位电路

复位电路负责在系统出现异常时，将系统恢复到初始状态。复位电路通常由复位芯片和外围元件组成，如MAX706AT芯片就具有复位功能。

3. 监控电路

监控电路负责监控系统的运行状态，一旦发现系统异常，立即向看门狗定时器发送中断信号。监控电路可以采用软件或硬件方式实现，具体取决于系统的需求。

4. 输出电路

输出电路负责将看门狗定时器的复位信号输出到系统，使系统在出现异常时能够自动重启。输出电路通常由一个或门和一个反相器组成。

三、硬件看门狗电路图的应用

硬件看门狗电路广泛应用于各种电子系统中，如单片机、嵌入式系统、工业控制系统等。以下是一些常见的应用场景：

1. 防止程序跑飞

当程序出现死循环时，硬件看门狗会自动重启系统，防止系统因程序错误而陷入停滞状态。

2. 防止硬件故障

当硬件出现故障时，硬件看门狗会自动重启系统，确保系统恢复正常运行。

3. 提高系统可靠性

硬件看门狗能够提高系统的可靠性，确保系统在长时间运行过程中保持稳定。

硬件看门狗电路是电子系统中一种重要的保护机制，它能够有效防止系统因软件错误或硬件故障而陷入死循环。本文详细介绍了硬件看门狗电路图的设计与实现，希望对读者有所帮助。
