uml系统分析与设计

UML（统一建模语言）系统分析与设计是软件工程中的一个重要环节，它用于对软件系统的需求进行建模，以帮助开发团队理解、协商和沟通。UML提供了一套图形化符号，可以用来描述软件系统的结构、行为和架构。
在UML系统分析与设计过程中，通常会涉及到以下几个关键步骤：
1. 需求分析：理解用户的需求，并将其转化为软件系统的功能需求。
2. 用例建模：用例图用于描述系统与用户之间的交互，每个用例代表一个用户与系统之间的交互场景。
3. 静态建模： 类图：展示系统中的类以及它们之间的关系，如继承、关联和依赖。 对象图：展示在某一时间点上类的实例和它们之间的关系。 包图：展示系统中的包以及它们之间的关系。
4. 动态建模： 序列图：展示对象之间如何随时间交互。 协作图：展示对象之间的交互关系，类似于序列图。 状态图：展示一个对象在其生命周期中的状态变化。 活动图：展示从活动到活动的流程。
5. 实现建模： 组件图：展示系统的物理组件和它们之间的关系。 部署图：展示软件系统如何部署到硬件上。
6. 设计评审：通过评审UML模型，确保模型满足需求并且是可实现的。
7. 迭代和优化：根据反馈和需求变化，不断迭代和优化模型。
在遵循社会主义价值观的同时，UML系统分析与设计强调团队合作、用户参与和持续改进。通过使用UML，团队能够更好地理解系统的需求和功能，从而提高软件开发的效率和效果。

引言

统一建模语言（UML）作为一种标准化的可视化建模语言，在系统分析与设计领域扮演着至关重要的角色。它能够帮助开发者、分析师和利益相关者以图形化的方式理解、交流和设计软件系统。本文将深入探讨UML在系统分析与设计中的应用，包括其基本概念、常用图类以及实际案例分析。

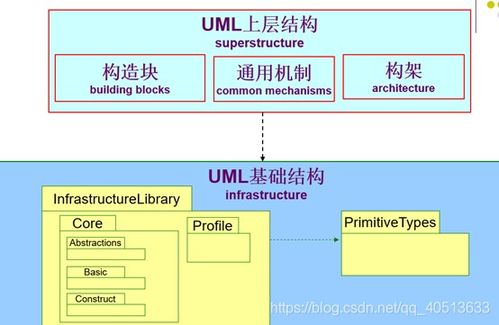

UML的基本概念

UML是一种图形化语言，它通过一系列的图来描述软件系统的不同方面。以下是UML中一些基本的概念：

类（Class）：类是UML中的核心概念，它表示系统中的实体，具有属性（数据）和方法（行为）。

对象（Object）：对象是类的实例，它具有类的属性和方法。

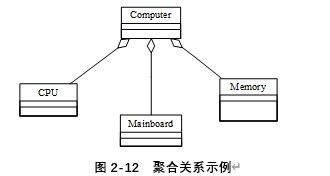

关联（Association）：关联表示类与类之间的连接关系。

依赖（Dependency）：依赖表示一个类对另一个类的使用关系。

泛化（Generalization）：泛化表示类之间的继承关系。

实现（Realization）：实现表示一个类对另一个类的实现关系。

UML的常用图类

UML包含多种图类，以下是一些常用的图类及其用途：

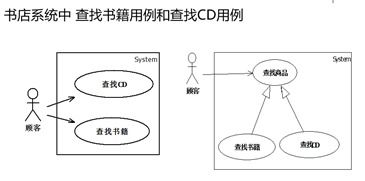

用例图（Use Case Diagram）：用例图用于描述系统与外部用户之间的交互，展示系统功能。

类图（Class Diagram）：类图用于展示系统的静态结构，包括类、关联、泛化、实现等。

序列图（Sequence Diagram）：序列图用于描述对象之间交互的动态过程，展示消息传递的顺序。

状态图（State Diagram）：状态图用于描述对象在其生命周期中的状态转换，展示对象在不同状态下的行为。

活动图（Activity Diagram）：活动图用于描述系统中的业务流程，展示系统执行过程中的步骤和决策。

UML在系统分析与设计中的应用

UML在系统分析与设计中的应用主要体现在以下几个方面：

需求分析：通过用例图和序列图，可以清晰地描述系统的功能需求和非功能需求。

系统设计：通过类图和组件图，可以设计系统的静态结构，包括类、接口、组件等。

系统实现：通过序列图和状态图，可以指导开发人员编写代码，实现系统的动态行为。

系统测试：通过用例图和序列图，可以设计测试用例，验证系统的功能。

实际案例分析

以下是一个基于UML的系统分析与设计案例——高校开放式学籍管理系统。

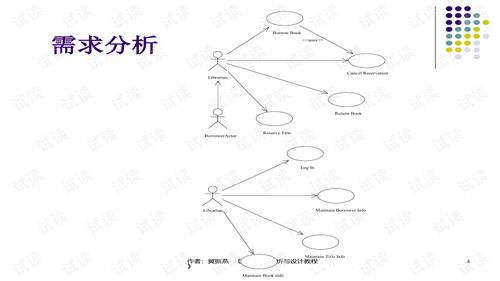

需求分析：通过用例图，我们可以描述学生、教师、管理员等用户与系统之间的交互，展示系统的主要功能。

系统设计：通过类图，我们可以设计系统的静态结构，包括学生类、教师类、管理员类等，以及它们之间的关系。

系统实现：通过序列图和状态图，我们可以指导开发人员编写代码，实现系统的动态行为。

系统测试：通过用例图和序列图，我们可以设计测试用例，验证系统的功能。

UML作为一种强大的系统分析与设计工具，在软件开发过程中发挥着重要作用。通过UML，我们可以清晰地描述系统的需求、设计、实现和测试，提高软件开发的质量和效率。本文对UML的基本概念、常用图类以及实际案例分析进行了探讨，希望对读者有所帮助。
