CAD系统图自动生成方法详解

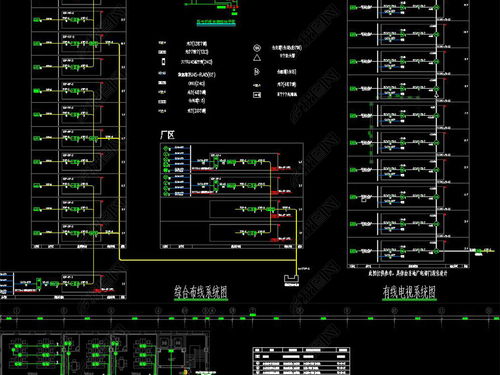

随着建筑设计和工程项目的日益复杂，系统图的绘制变得越来越重要。CAD（计算机辅助设计）软件的普及，使得系统图的绘制变得更加高效和精确。本文将详细介绍如何在CAD中自动生成系统图的方法，帮助设计师节省时间和提高工作效率。

选择合适的CAD软件

在开始自动生成系统图之前，首先需要选择一款合适的CAD软件。目前市面上有许多优秀的CAD软件，如AutoCAD、天正CAD、浩辰CAD等。这些软件都具备自动生成系统图的功能，但具体操作和功能可能会有所不同。建议根据个人需求和项目特点选择合适的软件。

打开CAD软件并导入图纸

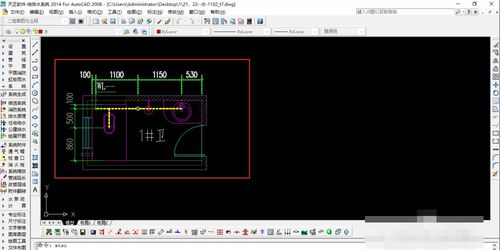

在选择了合适的CAD软件后，首先需要打开软件并导入需要生成系统图的图纸。导入图纸后，确保图纸的尺寸和比例正确，以便生成的系统图能够准确反映实际设计。

选择系统图生成工具

大多数CAD软件都提供了系统图生成工具。以AutoCAD为例，可以在工具栏中找到“系统图”或“系统生成”等选项。点击这些选项，将弹出系统图生成对话框。

设置系统图生成参数

在系统图生成对话框中，需要设置一些参数，如管线类型、层高、楼层数等。这些参数将直接影响生成的系统图的质量和准确性。根据实际需求进行设置，并确保所有参数都符合设计要求。

选择生成系统图的区域

设置好参数后，需要选择生成系统图的区域。在CAD软件中，可以通过框选或点选的方式选择需要生成系统图的区域。确保所选区域包含所有需要展示的系统元素。

生成系统图并调整

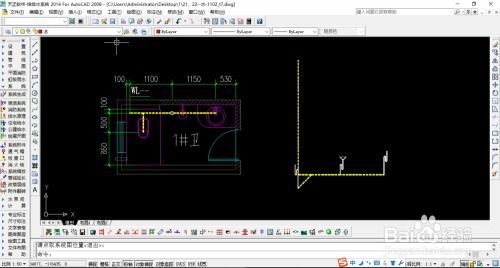

完成区域选择后，点击“生成”或“确定”按钮，CAD软件将自动根据设置的参数和选择的区域生成系统图。生成的系统图可能需要一些调整，如修改线条粗细、添加标注、调整布局等。使用CAD软件的编辑工具对系统图进行修改，使其符合设计要求。

保存和导出系统图

完成系统图的生成和调整后，需要将其保存和导出。根据实际需求，可以选择保存为CAD文件、图片文件或PDF文件等格式。确保导出的文件质量符合要求，以便在后续的设计和施工过程中使用。

通过以上步骤，我们可以在CAD软件中自动生成系统图。这种方法不仅节省了设计时间，还提高了设计质量。在实际应用中，可以根据项目需求和软件功能进行适当调整，以实现最佳的设计效果。
