STM32F103最小系统原理图详解

随着嵌入式系统的广泛应用，STM32系列微控制器因其高性能、低功耗和丰富的片上资源而受到广泛关注。本文将详细介绍STM32F103最小系统的原理图设计，帮助读者更好地理解和应用STM32F103微控制器。

一、STM32F103最小系统概述

STM32F103最小系统是指能够使STM32F103微控制器正常工作的最小硬件配置。它主要包括以下几部分：

电源电路

时钟电路

复位电路

程序下载调试电路

其他外围电路（如LED、按键等）

二、电源电路

电源电路是STM32F103最小系统的核心部分，为微控制器提供稳定的电源。以下是电源电路的详细设计：

输入电压：5V

输出电压：3.3V

稳压芯片：ME6211C33

去耦电容：100nF

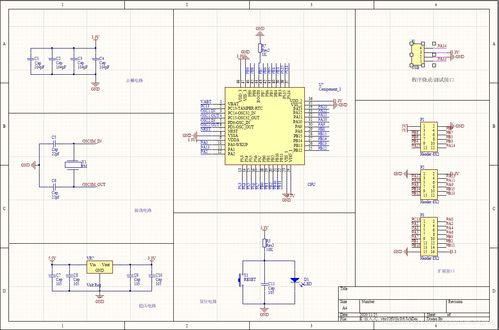

电源电路原理图如下：
