深入解析51最小系统PCB设计与制作

随着电子技术的不断发展，单片机在各个领域的应用越来越广泛。51最小系统作为单片机应用的基础，其PCB设计与制作显得尤为重要。本文将详细介绍51最小系统的PCB设计过程，包括设计原则、元件布局、布线规则等，帮助读者更好地理解和掌握51最小系统的PCB设计与制作。

一、51最小系统概述

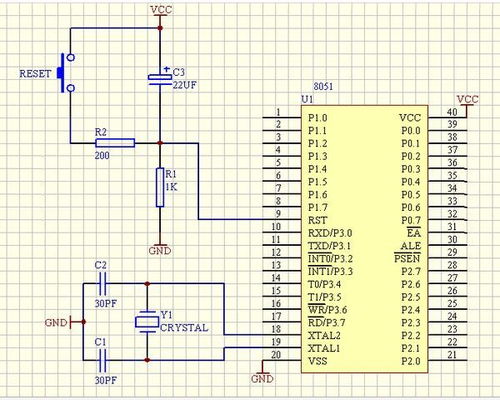

51最小系统是指能够维持51单片机正常工作的最小工作单元，主要包括单片机芯片、晶振电路、复位电路、电源电路等。以下是51最小系统的基本组成部分：

单片机芯片：如AT89C51、STC89C52等。

晶振电路：用于产生单片机所需的时钟信号。

复位电路：用于初始化单片机，使其从特定的状态开始运行。

电源电路：为单片机提供稳定的电源电压。

二、51最小系统PCB设计原则

在进行51最小系统PCB设计时，应遵循以下原则：

简洁性：尽量减少PCB上的元件数量和连线，提高设计效率。

稳定性：确保PCB上的元件布局合理，减少电磁干扰。

可维护性：方便后续的维修和升级。

美观性：使PCB布局整齐，提高视觉效果。

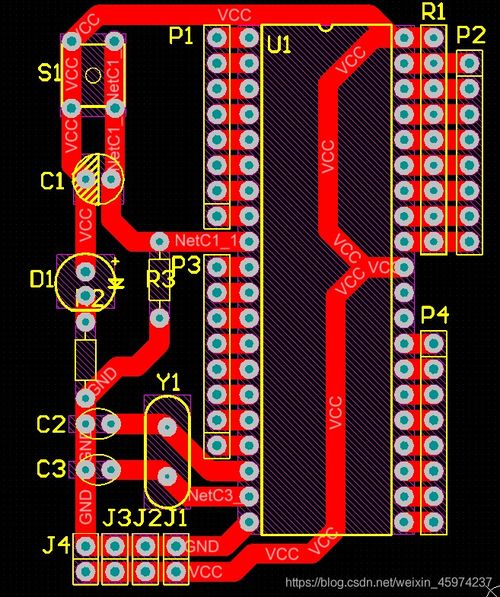

三、51最小系统PCB元件布局

在进行元件布局时，应注意以下事项：

单片机芯片：将单片机芯片放置在PCB中心位置，便于后续的调试和维修。

晶振电路：将晶振电路放置在单片机芯片附近，缩短连线长度，降低电磁干扰。

复位电路：将复位电路放置在单片机芯片附近，方便复位操作。

电源电路：将电源电路放置在PCB边缘，便于电源连接。

四、51最小系统PCB布线规则

在进行布线时，应遵循以下规则：

电源线和地线：使用粗线连接电源和地线，降低电压降和噪声干扰。

时钟线：使用短而直的连线连接晶振电路和单片机芯片，降低时钟信号的延迟。

复位线：使用短而直的连线连接复位电路和单片机芯片，确保复位信号及时到达。

其他信号线：尽量使用短而直的连线连接各个元件，降低信号延迟和干扰。

五、51最小系统PCB设计软件

目前市面上有许多PCB设计软件，如Altium Designer、Eagle、PADS等。以下推荐两款适合51最小系统PCB设计的软件：

Altium Designer：功能强大，易于上手，支持多种PCB设计需求。

Eagle：免费版功能丰富，适合初学者使用。

51最小系统PCB设计与制作是单片机应用的基础，掌握相关知识和技能对于单片机开发者来说至关重要。本文从51最小系统概述、设计原则、元件布局、布线规则等方面进行了详细解析，希望对读者有所帮助。
