8051最小系统图详解

8051单片机作为我国早期广泛使用的微控制器，因其成本低、功能强大、易于开发等特点，在嵌入式系统设计中占据着重要地位。本文将详细介绍8051最小系统图的构成及其作用。

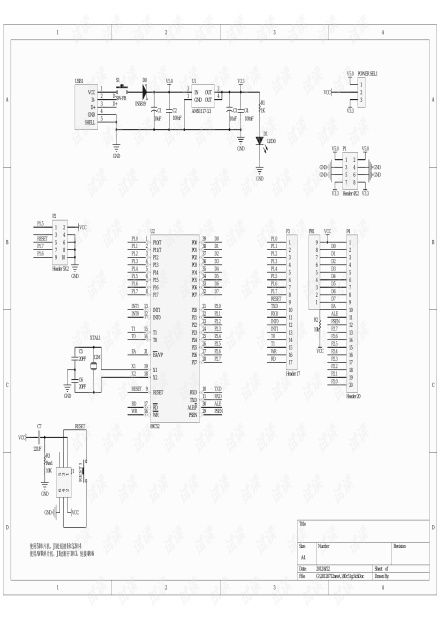

一、8051最小系统图的构成

8051最小系统图主要由以下几个部分组成：

1. 8051单片机

8051单片机是整个系统的核心，负责执行程序、处理数据、控制外部设备等。它具有丰富的I/O口、定时器、中断系统等资源，可以满足各种应用需求。

2. 时钟电路

时钟电路为8051单片机提供工作时钟源，通常采用晶振电路。晶振电路由晶振、匹配电容和负载电容组成，用于产生稳定的时钟信号。

3. 复位电路

复位电路用于初始化8051单片机，使其从特定的状态开始执行程序。复位电路通常由复位按钮、上拉电阻和电容组成。

4. 电源电路

电源电路为8051单片机提供稳定的电源电压。通常采用稳压电路，将输入电压转换为单片机所需的电压。

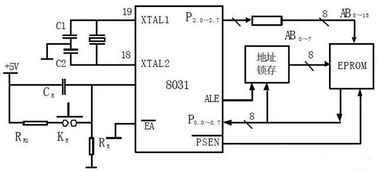

5. 外部存储器（可选）

对于片内无程序存储器的8051单片机，需要外接程序存储器，如EPROM、EEPROM等。外部存储器用于存储程序代码，以便单片机执行。

二、8051最小系统图的作用

8051最小系统图的作用主要体现在以下几个方面：

1. 稳定运行

通过时钟电路、复位电路和电源电路，8051最小系统可以保证单片机稳定运行，为后续的程序开发和调试提供基础。

2. 简化设计

8051最小系统图结构简单，易于搭建，可以降低设计难度，提高开发效率。

3. 适应性强

8051最小系统图可以应用于各种嵌入式系统设计，如智能家居、工业控制、物联网等。

4. 成本低廉

8051最小系统图所需的元器件较少，成本较低，适合预算有限的项目。

三、8051最小系统图搭建步骤

以下是搭建8051最小系统图的步骤：

1. 准备元器件

根据8051最小系统图的构成，准备相应的元器件，如8051单片机、晶振、电容、电阻、复位按钮等。

2. 搭建电路

按照8051最小系统图的连接方式，将元器件连接起来。注意连接顺序和焊接质量。

3. 测试电路

连接好电路后，使用示波器或逻辑分析仪等工具测试电路是否正常工作。

4. 编写程序

根据实际需求，编写8051单片机的程序代码，并烧录到单片机中。

5. 调试程序

通过调试工具，对程序进行调试，确保程序运行正常。

8051最小系统图是嵌入式系统设计的基础，掌握其构成和作用对于学习和应用8051单片机具有重要意义。本文详细介绍了8051最小系统图的构成、作用以及搭建步骤，希望对读者有所帮助。
