DCS控制系统组成详解

随着工业自动化技术的不断发展，分散控制系统（Distributed Control System，简称DCS）已成为现代工业生产中不可或缺的核心技术。本文将详细介绍DCS控制系统的组成，帮助读者全面了解这一先进控制系统的架构与功能。

一、DCS控制系统概述

DCS控制系统是一种基于计算机技术的分布式控制系统，它将控制功能分散到多个控制站，通过通信网络实现集中监控和操作。DCS系统具有可靠性高、易于扩展、操作简便等优点，广泛应用于石油、化工、电力、冶金等行业。

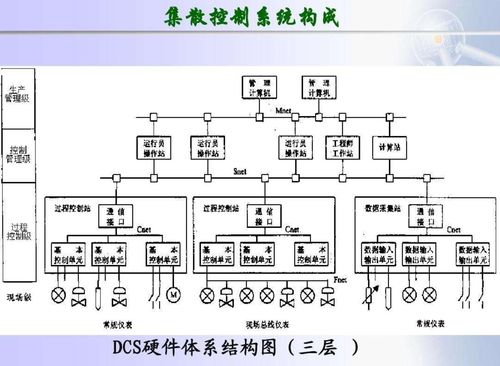

二、DCS控制系统组成

DCS控制系统主要由以下几部分组成：

1. 过程控制站

过程控制站是DCS系统的核心部分，负责对生产过程进行实时监控和控制。过程控制站通常包括以下组件：

处理器（CPU）：负责执行控制算法、处理数据等任务。

输入输出模块（I/O）：负责采集现场传感器信号和执行器控制信号。

通信模块：负责与其他控制站、操作员站等设备进行数据交换。

2. 操作员站

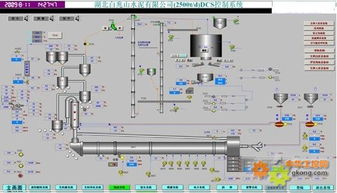

操作员站是DCS系统的用户界面，负责显示生产过程数据、接收操作指令、进行报警处理等。操作员站通常包括以下组件：

计算机：负责运行操作软件、显示画面等。

显示器：用于显示生产过程数据、报警信息等。

键盘和鼠标：用于输入操作指令。

3. 工程师站

工程师站是DCS系统的配置和管理中心，负责系统配置、组态、调试和维护。工程师站通常包括以下组件：

计算机：负责运行工程师软件、进行系统配置等。

显示器：用于显示系统配置界面、调试信息等。

键盘和鼠标：用于进行系统配置和调试。

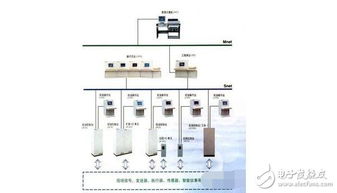

4. 通信网络

通信网络是DCS系统的信息传输通道，负责连接各个控制站、操作员站和工程师站。通信网络通常采用以太网、现场总线等通信技术。

5. 输入输出设备

输入输出设备是DCS系统的传感器和执行器，负责采集现场信号和控制执行器动作。输入输出设备包括温度、压力、流量等传感器和调节阀、电机等执行器。

三、DCS控制系统特点

DCS控制系统具有以下特点：

分散控制：将控制功能分散到多个控制站，提高系统可靠性和冗余性。

集中操作：通过操作员站实现集中操作，提高操作效率。

分级管理：根据权限和功能对系统进行分级管理，提高安全性。

灵活配置：可根据实际需求进行系统配置，提高系统适应性。

开放性：采用标准通信协议，便于与其他系统进行集成。

DCS控制系统作为现代工业生产的核心技术，具有诸多优点。了解DCS控制系统的组成和特点，有助于我们更好地应用这一技术，提高工业生产自动化水平。
