32单片机最小系统详解

随着嵌入式技术的不断发展，32单片机因其高性能、低功耗和丰富的片上资源，在工业控制、智能家居、物联网等领域得到了广泛应用。而32单片机最小系统作为单片机应用开发的基础，其重要性不言而喻。本文将详细解析32单片机最小系统的组成、工作原理及注意事项。

一、32单片机最小系统的组成

32单片机最小系统主要由以下几部分组成：

单片机芯片：作为整个系统的核心，负责程序的执行和外部电路的控制。

晶振电路：为单片机提供时序信号，使单片机能够正常运行。

复位电路：在系统启动时，将单片机的程序计数器回到初始地址，从而保证程序从开始处执行。

电源电路：为单片机提供稳定的工作电压。

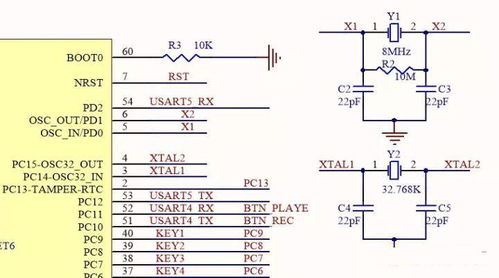

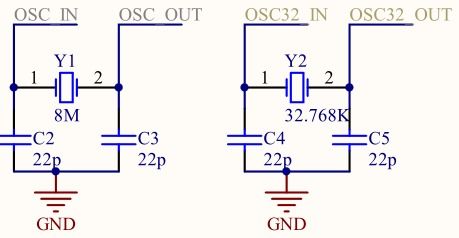

二、晶振电路

晶振电路是32单片机最小系统中的关键部分，其主要作用是为单片机提供时序信号。晶振电路主要由晶振、电容和电阻构成。晶振的频率决定了单片机的运行速度，常见的晶振频率有8MHz、12MHz、16MHz等。

在晶振电路中，晶振的两端分别连接两个电容，电容的作用是滤波和消除电感干扰。通过选择合适的电容值，可以与晶振形成并联谐振电路，使晶振输出的震荡频率更加稳定。

三、复位电路

复位电路的作用是在系统启动时，将单片机的程序计数器回到初始地址，从而保证程序从开始处执行。复位电路主要有两种方式：手动复位和上电复位。

手动复位通过按键实现，当按键按下时，单片机的复位引脚被拉低，从而实现复位。上电复位利用电容的充放电特性，当系统上电时，电容开始充电，电容两端的电压逐渐升高，当电压达到一定值时，单片机的复位引脚被拉低，实现复位。

四、电源电路

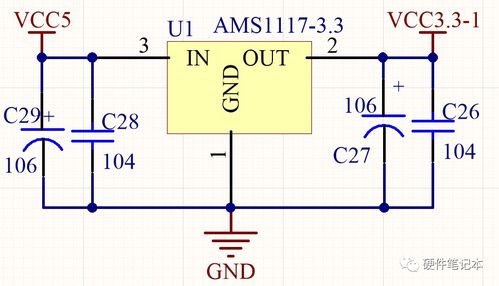

电源电路为32单片机提供稳定的工作电压。常见的电源电路有线性稳压电路和开关稳压电路。线性稳压电路采用AMS1117-3.3电源芯片将5V电压转换为稳定的3.3V电压，多个滤波电容可有效去除电源中的杂波和干扰信号。

开关稳压电路具有更高的效率，但电路结构相对复杂。在实际应用中，可根据需求选择合适的电源电路。

五、注意事项

在设计和搭建32单片机最小系统时，需要注意以下几点：

确保电源电压稳定，避免因电源电压波动导致系统不稳定。

合理选择晶振频率，以满足系统对时序信号的需求。

注意复位电路的设计，确保系统在启动时能够正常复位。

合理布局电路板，降低电路板上的电磁干扰。

32单片机最小系统是单片机应用开发的基础，了解其组成、工作原理及注意事项对于嵌入式开发者来说至关重要。通过本文的解析，相信读者对32单片机最小系统有了更深入的了解，为今后的开发工作奠定了基础。
