28335最小系统概述

在嵌入式系统设计中，最小系统是指能够使微控制器或处理器正常运行的最基本硬件配置。本文将详细介绍基于TMS320C28335的微控制器的最小系统组成及其功能。

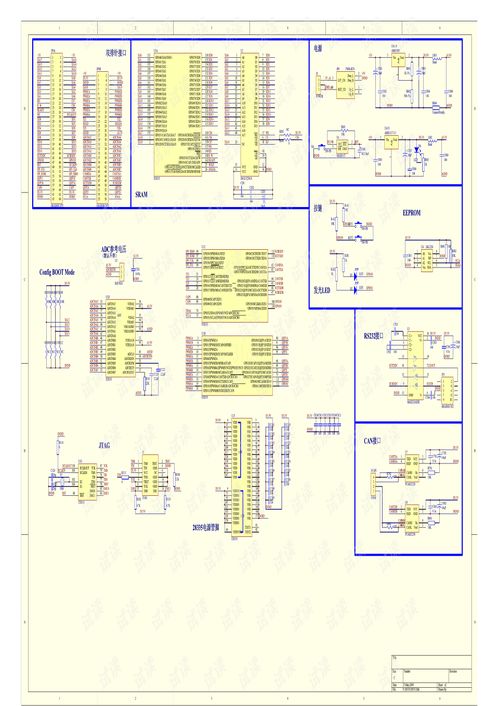

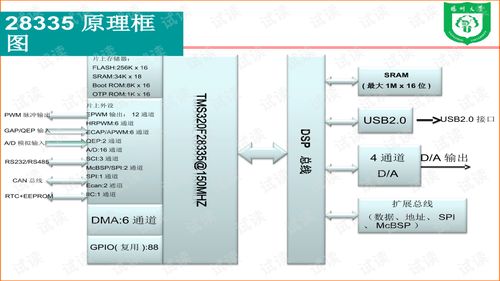

28335最小系统组成

28335最小系统主要由以下几个部分组成：

主控芯片：TMS320C28335微控制器，它是整个系统的核心，负责处理各种任务。

时钟电路：为微控制器提供稳定的时钟信号，保证系统正常运行。

电源电路：为微控制器和外围电路提供稳定的电源，保证系统稳定供电。

复位电路：在系统启动时，对微控制器进行复位，确保系统从初始状态开始运行。

存储器：包括内部RAM和外部存储器，用于存储程序和数据。

调试接口：用于程序的下载和调试。

主控芯片TMS320C28335简介

TMS320C28335是一款基于C28x内核的32位浮点微控制器，具有以下特点：

高性能：C28x内核具有高性能的浮点运算能力，适用于各种实时控制应用。

丰富的片上资源：包括多个定时器、串行通信接口、模拟输入输出等。

低功耗：适用于电池供电的便携式设备。

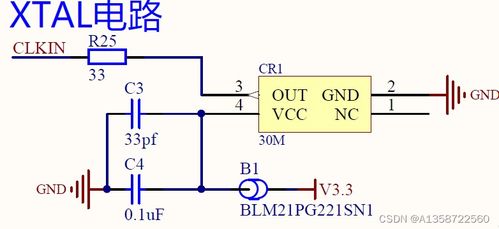

时钟电路设计

时钟电路是28335最小系统的重要组成部分，其设计要点如下：

选择合适的晶振：根据系统对时钟频率的要求，选择合适的晶振。

设计时钟分频器：根据微控制器的时钟频率要求，设计时钟分频器，将晶振的频率分频到所需的频率。

设计时钟缓冲器：为了提高时钟信号的稳定性和抗干扰能力，设计时钟缓冲器。

电源电路设计

电源电路为28335最小系统提供稳定的电源，其设计要点如下：

选择合适的电源芯片：根据系统对电源电压和电流的要求，选择合适的电源芯片。

设计电源滤波电路：为了提高电源的稳定性和抗干扰能力，设计电源滤波电路。

设计电源监控电路：为了实时监控电源电压，设计电源监控电路。

复位电路设计

复位电路在系统启动时对微控制器进行复位，其设计要点如下：

选择合适的复位芯片：根据系统对复位电路的要求，选择合适的复位芯片。

设计复位按键：为了方便用户手动复位系统，设计复位按键。

设计看门狗定时器：为了防止系统死机，设计看门狗定时器。

本文详细介绍了基于TMS320C28335的微控制器的最小系统组成及其功能。通过了解最小系统的设计要点，有助于工程师更好地进行嵌入式系统设计。
