STM8S硬件I2C详解：原理、配置与应用

随着嵌入式系统的不断发展，I2C（Inter-Integrated Circuit）总线因其简单、高效、低功耗的特点，被广泛应用于各种电子设备中。STM8S系列微控制器作为STMicroelectronics公司的一款高性能、低成本的微控制器，其内置的硬件I2C功能为开发者提供了便捷的通信方式。本文将详细介绍STM8S硬件I2C的原理、配置与应用。

一、I2C原理

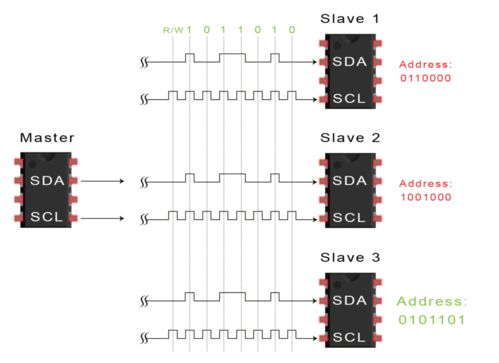

I2C总线是一种多主从通信协议，由两根信号线组成：SCL（时钟线）和SDA（数据线）。在I2C通信过程中，数据传输遵循以下规则：

主设备负责产生时钟信号，从设备根据时钟信号进行数据传输。

数据传输采用半双工方式，即同一时刻只能有一个设备发送数据，另一个设备接收数据。

数据传输采用应答机制，每个字节传输后，接收设备都需要发送一个应答信号（ACK）。

二、STM8S硬件I2C概述

STM8S系列微控制器内置了硬件I2C模块，支持主从模式，具有以下特点：

支持标准模式（100KHz）和快速模式（400KHz）。

支持7位和10位地址模式。

支持多主从通信。

支持中断和轮询两种工作方式。

三、STM8S硬件I2C配置

要使用STM8S硬件I2C，首先需要对I2C模块进行配置。以下是一个简单的配置步骤：

启用I2C时钟：通过设置时钟控制器，使能I2C模块的时钟。

配置I2C时钟频率：根据系统时钟频率和所需I2C通信频率，计算并设置I2C时钟频率。

配置I2C地址：设置I2C模块的7位或10位地址。

配置I2C模式：选择主模式或从模式。

启用I2C模块：使能I2C模块，开始通信。

四、STM8S硬件I2C应用

STM8S硬件I2C在实际应用中非常广泛，以下列举几个常见应用场景：

传感器数据采集：通过I2C总线与温度传感器、湿度传感器等通信，实现数据采集。

存储器扩展：通过I2C总线与EEPROM、Flash等存储器通信，实现数据存储和读取。

外设控制：通过I2C总线与LCD显示屏、键盘等外设通信，实现控制功能。

五、STM8S硬件I2C编程

STM8S硬件I2C编程主要涉及以下步骤：

初始化I2C模块：配置I2C时钟、地址、模式等参数。

发送数据：使用I2C发送函数，将数据写入I2C总线。

接收数据：使用I2C接收函数，从I2C总线读取数据。

处理数据：根据实际需求，对读取的数据进行处理。

STM8S硬件I2C作为一种高效、稳定的通信方式，在嵌入式系统中得到了广泛应用。本文详细介绍了STM8S硬件I2C的原理、配置与应用，希望对开发者有所帮助。
