深入解析51单片机最小系统：构建与原理

51单片机最小系统是学习和应用51单片机的基础，它由最少的元件组成，能够使单片机正常工作。本文将详细介绍51单片机最小系统的构成、工作原理以及在实际应用中的重要性。

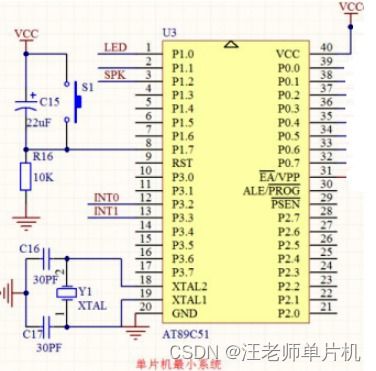

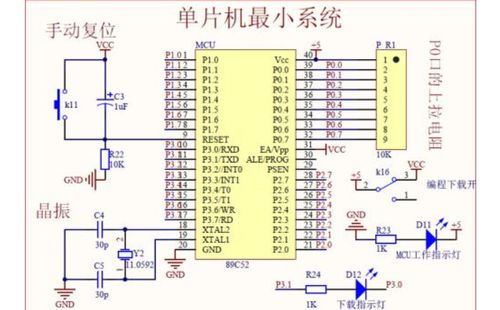

51单片机最小系统的基本构成

51单片机最小系统主要包括以下几个部分：

单片机：作为系统的核心，负责执行程序和控制其他外围设备。

晶振电路：为单片机提供稳定的时钟信号，保证单片机正常工作。

复位电路：用于初始化单片机，使其从特定的状态开始运行。

电源电路：为单片机提供稳定的电源电压，保证系统稳定运行。

下载电路：用于将程序烧录到单片机的存储器中。

晶振电路的工作原理

晶振电路是51单片机最小系统中的关键部分，它主要由晶振和电容组成。晶振是一种能够将电能和机械能相互转化的晶体，在共振状态下工作，产生稳定、精确的单频振荡信号。晶振电路的工作原理如下：

晶振：晶振内部有一个石英晶体，当施加电压时，晶体会产生振动，从而产生振荡信号。

电容：电容用于稳定晶振的振荡频率，防止振荡信号受到干扰。

输出：晶振电路将振荡信号输出到单片机的时钟输入端，为单片机提供时钟信号。

复位电路的作用与设计

复位电路是51单片机最小系统中的另一个重要部分，它用于初始化单片机，使其从特定的状态开始运行。复位电路的作用如下：

清除单片机的内部寄存器，使其恢复到初始状态。

停止单片机的运行，防止程序运行出错。

为单片机提供稳定的复位信号，保证系统稳定运行。

复位电路的设计通常采用RC电路，通过电容和电阻的串联，形成复位信号。当系统上电时，电容充电，RST脚出现高电平，持续一定时间后，电容放电，RST脚恢复低电平，单片机开始运行。

电源电路的设计与注意事项

电源电路为51单片机提供稳定的电源电压，保证系统稳定运行。电源电路的设计需要注意以下几点：

电源电压：根据单片机的型号和需求，选择合适的电源电压。

滤波：采用滤波电路，去除电源中的噪声和干扰。

稳压：采用稳压电路，保证电源电压的稳定性。

过压保护：设计过压保护电路，防止电源电压过高损坏单片机。

下载电路的选择与应用

下载电路用于将程序烧录到单片机的存储器中。常见的下载电路有串行下载、并行下载和USB下载等。选择下载电路时，需要考虑以下因素：

兼容性：选择与单片机型号和编程器兼容的下载电路。

稳定性：选择稳定性高的下载电路，保证程序烧录的成功率。

便捷性：选择操作简便、易于使用的下载电路。

51单片机最小系统是学习和应用51单片机的基础，了解其构成、工作原理和注意事项对于
