8051最小系统：构建单片机入门的基础

8051最小系统是学习单片机编程和设计的基础，它由一系列必要的组件构成，使得8051单片机能够正常运行。本文将详细介绍8051最小系统的组成部分、工作原理以及构建方法。

一、8051最小系统的组成部分

8051最小系统主要包括以下几个部分：

1. 8051单片机

2. 晶振电路

3. 复位电路

4. 电源电路

5. 排针

二、晶振电路

晶振电路是8051最小系统中的关键部分，它为单片机提供稳定的时钟信号。晶振电路主要由晶振、匹配电容和负载电容组成。晶振的频率通常为12MHz，这是8051单片机标准的工作频率。

三、复位电路

复位电路用于将8051单片机初始化到默认状态。复位电路通常由复位按钮、电阻和电容组成。当按下复位按钮时，电容放电，使单片机的复位引脚（RST）变为低电平，从而实现复位。

四、电源电路

电源电路为8051单片机提供稳定的5V电压。电源电路通常由稳压芯片、滤波电容和电源插座组成。稳压芯片将输入电压转换为稳定的5V电压，滤波电容用于去除电压中的纹波，电源插座用于连接外部电源。

五、排针

排针用于连接外部电路，如LED、按键等。排针通常采用双排针设计，方便连接和拆卸。在8051最小系统中，排针主要用于连接晶振电路、复位电路和电源电路。

六、构建8051最小系统

构建8051最小系统的步骤如下：

准备8051单片机、晶振、匹配电容、复位按钮、电阻、电容、稳压芯片、滤波电容、电源插座和排针等元器件。

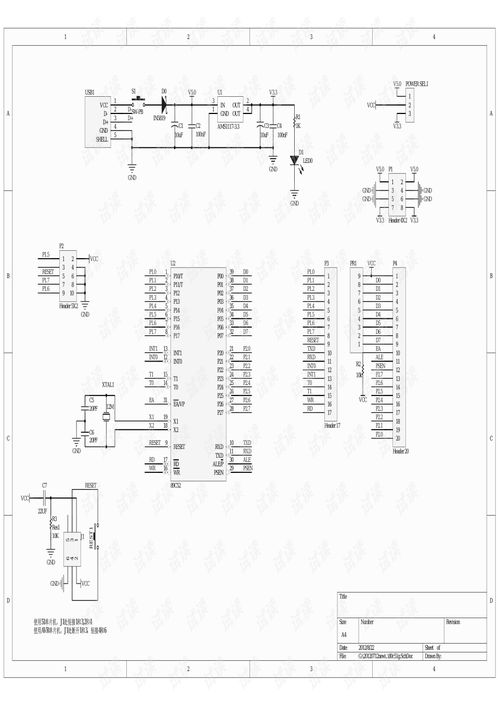

按照电路图连接晶振电路、复位电路和电源电路。

将8051单片机插入电路板，连接排针。

连接外部电源，检查电路连接是否正确。

上电测试，确保8051单片机能够正常运行。

8051最小系统是学习单片机编程和设计的基础，掌握8051最小系统的构建方法对于深入学习单片机技术具有重要意义。通过本文的介绍，相信读者已经对8051最小系统有了初步的了解。
