51单片机的中断系统,51单片机中断优先级寄存器

51单片机中断系统概述

在嵌入式系统设计中，51单片机因其结构简单、成本低廉、易于开发等优点，被广泛应用于各种控制场合。中断系统是51单片机的重要组成部分，它能够使CPU在执行程序的过程中，对某些紧急事件做出快速响应，从而提高系统的实时性和可靠性。

中断系统简介

中断系统是指CPU在执行程序过程中，由于某些紧急事件的发生，暂时中止当前程序的执行，转而执行相应的中断服务程序，处理完中断事件后再返回原程序继续执行。51单片机的中断系统具有以下特点：

1. 具备5个中断源，包括2个外部中断源、2个定时中断源和1个串行中断源。

2. 具有两级中断优先级，能够实现中断嵌套。

3. 提供了中断控制寄存器，用于设置中断源的中断使能、优先级和触发方式。

中断源

51单片机的中断源主要包括以下几类：

1. 外部中断源：INT0和INT1，分别连接到P3.2和P3.3引脚，用于接收外部信号的中断请求。

2. 定时中断源：T0和T1，分别对应定时器0和定时器1，用于实现定时功能。

3. 串行中断源：串行口，用于接收和发送串行数据。

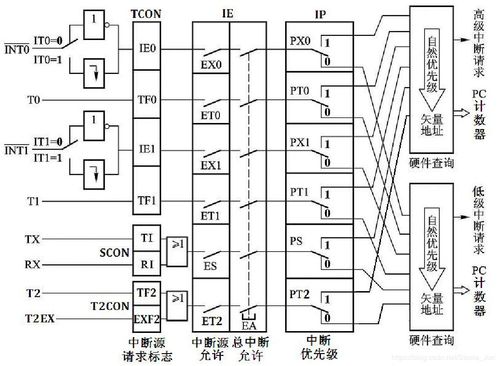

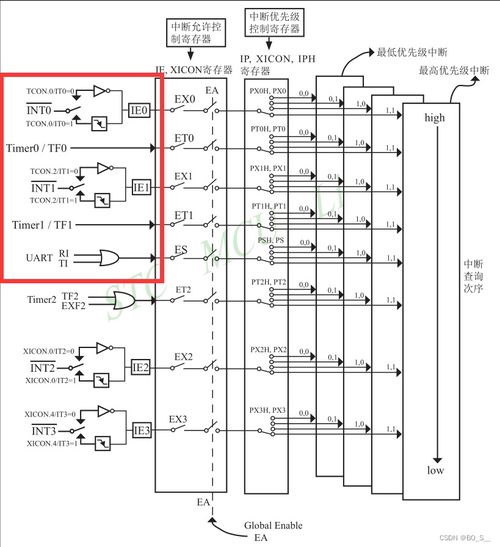

中断控制

51单片机的中断控制主要通过以下寄存器实现：

1. 中断使能寄存器IE：用于设置中断源的中断使能位，包括全局中断使能位EA、外部中断0使能位EX0、外部中断1使能位EX1、定时器0中断使能位ET0和定时器1中断使能位ET1。

2. 优先级寄存器IP：用于设置中断源的优先级，包括外部中断0优先级位PX0、外部中断1优先级位PX1、定时器0优先级位PT0和定时器1优先级位PT1。

3. 中断触发方式选择寄存器IT0和IT1：用于设置外部中断的触发方式，包括电平触发和边沿触发。

中断执行过程

当某个中断源发生中断请求时，CPU首先判断中断优先级，然后执行以下步骤：

1. 暂停当前程序的执行。

2. 将程序计数器PC的值压入堆栈，以保存当前程序的断点。

3. 将中断服务程序的入口地址加载到程序计数器PC中。

4. 执行中断服务程序，处理中断事件。

5. 中断服务程序执行完毕后，执行中断返回指令，将堆栈中的PC值弹出，返回原程序的断点继续执行。

中断系统使用案例

以下为两个使用51单片机中断系统的案例：

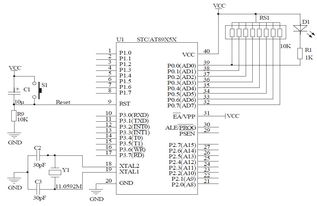

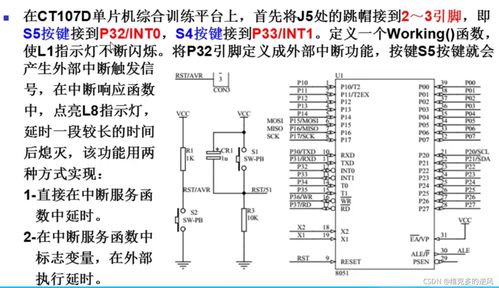

1. 按键控制发光二极管：当按键按下时，通过外部中断0触发中断，改变发光二极管的亮灭状态。

2. 定时器T0实现流水灯：通过定时器T0中断，实现每0.5秒改变一次流水灯的亮灭状态。

通过以上案例，可以看出51单片机中断系统在实际应用中的重要作用。合理利用中断系统，可以大大提高嵌入式系统的实时性和可靠性。
