AT89S52单片机最小系统设计详解

随着电子技术的不断发展，单片机在各个领域的应用越来越广泛。AT89S52作为一款经典的8位单片机，因其高性能、低功耗和丰富的片上资源而受到众多电子爱好者和工程师的青睐。本文将详细介绍AT89S52单片机最小系统的设计，帮助读者更好地理解和应用这款单片机。

一、AT89S52单片机简介

AT89S52是ATMEL公司生产的一款低功耗、高性能的CMOS 8位微控制器。它具有8K在系统可编程Flash存储器，256B的RAM单元，4个I/O口，以及丰富的片上资源，如定时器、串行通信接口等。AT89S52与MCS-51单片机完全兼容，因此，使用AT89S52进行开发时，可以方便地利用现有的MCS-51单片机开发资源。

二、AT89S52单片机最小系统组成

AT89S52单片机最小系统主要由以下几个部分组成：

电源模块：为单片机提供稳定的电源电压。

晶振电路：为单片机提供时钟信号。

复位电路：保证单片机在启动时能够正确复位。

下载电路：用于将程序下载到单片机的Flash存储器中。

三、电源模块设计

电源模块是AT89S52单片机最小系统的核心部分，其作用是为单片机提供稳定的电源电压。通常，可以使用以下方法设计电源模块：

使用稳压芯片：如LM7805、LM317等，将输入电压转换为单片机所需的稳定电压。

使用开关电源：将输入电压转换为高电压，再通过降压电路转换为单片机所需的稳定电压。

四、晶振电路设计

晶振电路为单片机提供时钟信号，其设计如下：

选择合适的晶振：根据单片机的时钟频率要求，选择合适的晶振。

连接晶振：将晶振的两个引脚分别连接到单片机的XTAL1和XTAL2引脚。

连接负载电容：在晶振的两个引脚上分别连接两个负载电容，一般为几十皮法拉。

五、复位电路设计

复位电路用于保证单片机在启动时能够正确复位。复位电路的设计如下：

使用复位芯片：如MAX232、MAX232A等，将复位信号转换为单片机所需的复位信号。

连接复位按钮：将复位按钮的一端连接到单片机的RST引脚，另一端连接到地。

连接上拉电阻：在复位按钮的另一端连接一个上拉电阻，用于保证复位信号在未按下按钮时为高电平。

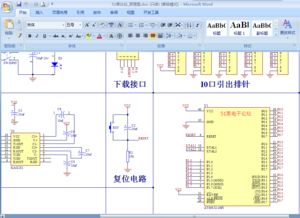

六、下载电路设计

下载电路用于将程序下载到单片机的Flash存储器中。常用的下载电路如下：

使用ISP下载器：如STK500、ISP-PROG等，通过串行通信接口将程序下载到单片机中。

使用并行下载器：如ISP-Parallel、ISP-Parallel Pro等，通过并行通信接口将程序下载到单片机中。

本文详细介绍了AT89S52单片机最小系统的设计，包括电源模块、晶振电路、复位电路和下载电路。通过学习本文，读者可以更好地理解和应用AT89S52单片机，为后续的嵌入式系统开发打下坚实的基础。
