全面解析三种接地系统：TT、TN、IT

在电气工程领域，接地系统是确保电气设备安全运行和保障人身安全的重要部分。根据国际电工委员会（IEC）的规定，低压配电系统主要分为TT、TN和IT三种接地系统。本文将详细介绍这三种接地系统的概念、特点及应用。

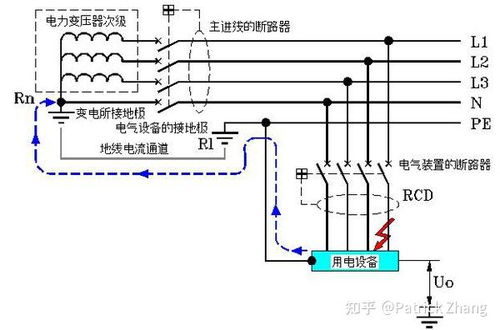

TT接地系统概述

TT接地系统，全称为“保护接地系统”，其特点是电源中性点直接接地，而电气设备的金属外壳也直接接地。在TT系统中，第一个字母“T”表示电源中性点直接接地，第二个字母“T”表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

TT系统的特点

TT系统的特点如下：

安全性较高：由于电源中性点接地，当发生单相接地故障时，故障电流较大，有利于保护装置迅速动作，切断故障电路。

适用于单相和三相不平衡负载：TT系统适用于单相和三相不平衡负载，且对设备外壳的接地要求较高。

适用于较大规模的村庄和建筑：TT系统适用于有中性线输出的单、三相没合用电的较大的村庄，加装上漏电保护装置，可收到较好的安全效果。

TN接地系统概述

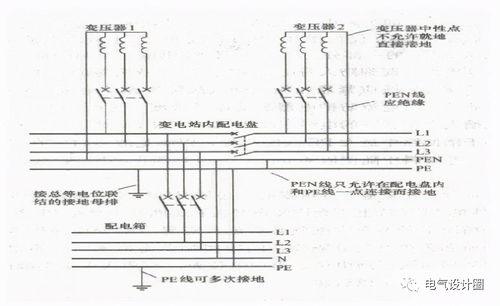

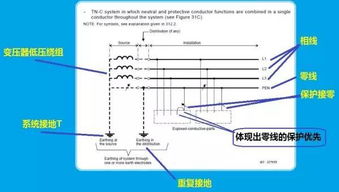

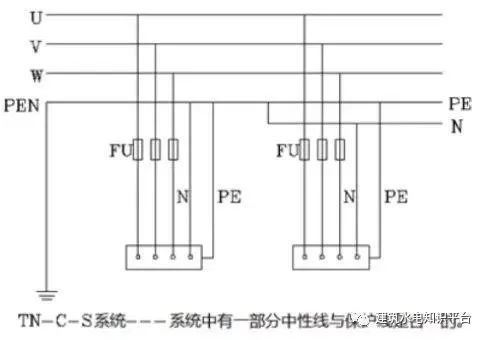

TN接地系统，全称为“保护接零系统”，其特点是电源中性点接地，而电气设备的金属外壳与系统工作接地相连。TN系统分为TN-C、TN-S和TN-C-S三种形式。

TN系统的特点

TN系统的特点如下：

安全性较高：TN系统通过将电气设备的金属外壳与系统工作接地相连，降低了触电风险。

适用于三相平衡负载：TN系统适用于三相平衡负载，且对设备外壳的接地要求较高。

适用于各种规模的村庄和建筑：TN系统适用于各种规模的村庄和建筑，包括住宅、商业和工业等。

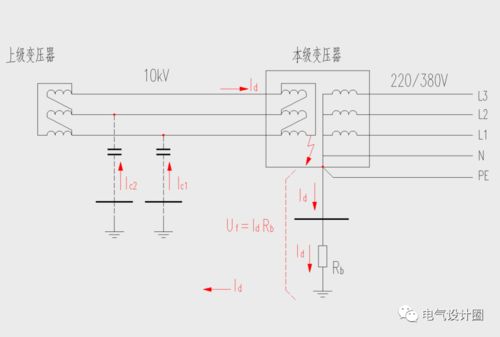

IT接地系统概述

IT接地系统，全称为“保护绝缘系统”，其特点是电源中性点与地绝缘或通过高阻抗接地，而电气设备的金属外壳与地绝缘。IT系统适用于电源侧中性点与地绝缘或经大阻抗接地的场合。

IT系统的特点

IT系统的特点如下：

安全性最高：IT系统通过电源中性点与地绝缘，降低了触电风险，是三种接地系统中安全性最高的。

适用于单相和三相不平衡负载：IT系统适用于单相和三相不平衡负载，且对设备外壳的接地要求较低。

适用于特殊场合：IT系统适用于特殊场合，如高压设备、特殊工业设备等。

本文详细介绍了TT、TN和IT三种接地系统的概念、特点及应用。在实际工程中，应根据具体场合和需求选择合适的接地系统，以确保电气设备的安全运行和保障人身安全。
