深入解析ATmega8最小系统：构建与应用

ATmega8最小系统是学习AVR单片机编程和开发的基础，它由ATmega8单片机、时钟电路、电源电路、复位电路和必要的接口电路组成。本文将详细介绍ATmega8最小系统的构建方法、工作原理以及在实际应用中的重要性。

一、ATmega8单片机简介

ATmega8是AVR系列单片机中的一款经典产品，具有8K字节的Flash程序存储器和1K字节的内部SRAM。它支持0~16MHz的工作频率，单指令周期，具有23个可编程通用I/O口，丰富的硬件接口，如UART、SPI、IIC等，以及三路PWM输出。ATmega8的宽电压范围（2.7V到5.5V）使其在多种应用场景中都能稳定工作。

二、ATmega8最小系统组成

ATmega8最小系统主要由以下几部分组成：

ATmega8单片机：核心部件，负责程序执行和数据处理。

时钟电路：为单片机提供稳定的时钟信号，通常使用晶振或陶瓷谐振器。

电源电路：为单片机提供稳定的电源电压，通常使用稳压器。

复位电路：使单片机在启动时能够正确初始化。

接口电路：如LED、按键、串口等，用于与外部设备进行交互。

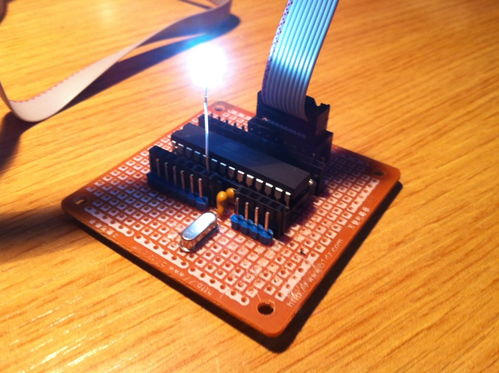

三、ATmega8最小系统构建方法

以下是构建ATmega8最小系统的基本步骤：

准备所需元件：ATmega8单片机、晶振、陶瓷谐振器、稳压器、电阻、电容、LED、按键、杜邦线等。

搭建时钟电路：将晶振和陶瓷谐振器连接到单片机的XTAL1和XTAL2引脚，并添加适当的电容。

搭建电源电路：将稳压器连接到单片机的VCC和GND引脚，确保单片机获得稳定的电源电压。

搭建复位电路：将复位按钮连接到单片机的RESET引脚，并添加适当的电阻和电容。

搭建接口电路：根据实际需求，连接LED、按键、串口等接口电路。

焊接电路板：将所有元件焊接在电路板上，确保焊接质量。

测试电路：使用示波器或逻辑分析仪测试电路是否正常工作。

四、ATmega8最小系统应用实例

智能家居：如智能灯控、窗帘控制等。

工业控制：如电机控制、传感器数据采集等。

物联网：如温度传感器、湿度传感器等数据采集与传输。

教育项目：如机器人、无人机等。

ATmega8最小系统是学习AVR单片机编程和开发的基础，通过构建和实际应用ATmega8最小系统，可以深入了解单片机的特性和工作原理。掌握ATmega8最小系统的构建方法，有助于在未来的项目中更好地应用AVR单片机。
