ER图在管理信息系统中的应用与重要性

随着信息技术的飞速发展，管理信息系统（MIS）在各个行业中的应用越来越广泛。ER图（实体-关系图）作为一种重要的数据建模工具，在管理信息系统的设计和开发过程中扮演着至关重要的角色。本文将探讨ER图在管理信息系统中的应用及其重要性。

ER图的基本概念与组成

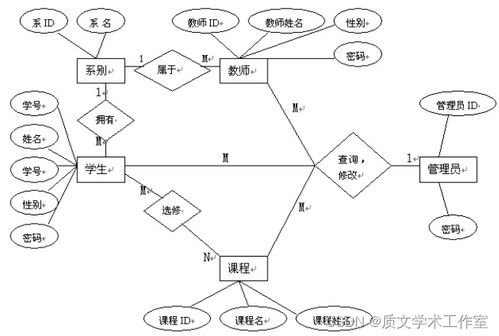

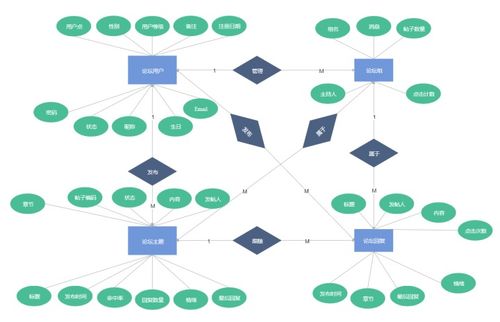

ER图是一种用于描述现实世界数据模型的结构化图形表示方法。它由实体、属性和关系三个基本元素组成。

实体：实体是现实世界中客观存在的事物，如人、地点、事件等。在ER图中，实体用矩形表示。

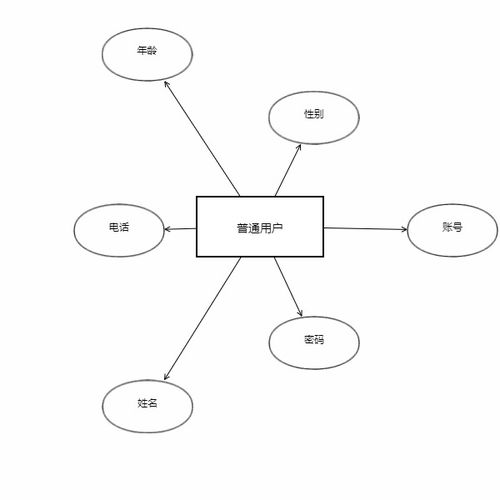

属性：属性是实体的特征或描述，如人的姓名、年龄、性别等。在ER图中，属性用椭圆表示，并通过线段与实体连接。

关系：关系是实体之间的联系，如学生与课程之间的关系、员工与部门之间的关系等。在ER图中，关系用菱形表示，并通过线段与实体连接。

ER图在管理信息系统中的应用

ER图在管理信息系统的应用主要体现在以下几个方面：

需求分析：在系统开发初期，通过ER图可以清晰地梳理出系统的需求，为后续的设计和开发提供依据。

数据库设计：ER图是数据库设计的基础，通过将ER图转换为关系模型，可以确定数据库的表结构、字段类型、主键、外键等。

系统开发：在系统开发过程中，ER图可以作为开发人员的参考，确保系统按照既定的设计进行开发。

系统维护：在系统维护阶段，ER图可以帮助开发人员快速了解系统的结构，便于进行修改和优化。

ER图的重要性

ER图在管理信息系统中的重要性主要体现在以下几个方面：

提高开发效率：通过ER图，可以清晰地展示系统的数据结构，减少开发过程中的误解和错误，提高开发效率。

降低开发成本：ER图可以帮助开发人员快速了解系统的需求，减少返工和修改，降低开发成本。

提高系统质量：ER图可以确保系统按照既定的设计进行开发，提高系统的稳定性和可靠性。

便于系统维护：ER图可以帮助开发人员快速了解系统的结构，便于进行修改和优化，降低维护成本。

ER图在管理信息系统的设计和开发过程中具有重要作用。通过ER图，可以清晰地展示系统的数据结构，提高开发效率、降低开发成本、提高系统质量，并便于系统维护。因此，在管理信息系统的开发过程中，应充分重视ER图的应用。
