ABS系统图解：汽车安全制动系统的核心

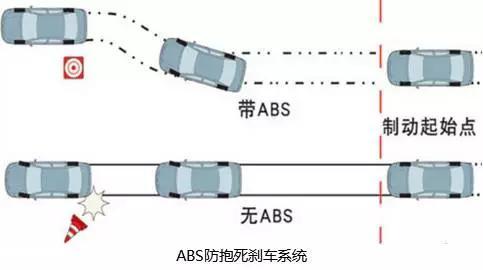

ABS（防抱死制动系统）是现代汽车安全制动系统的核心组成部分，它通过精确控制车轮的制动压力，防止车轮在紧急制动时抱死，从而提高车辆的制动稳定性和操控性。本文将为您详细解析ABS系统的组成和工作原理。

1. 车轮转速传感器

车轮转速传感器是ABS系统的“眼睛”，它负责监测每个车轮的转速。当车轮转速发生变化时，传感器会将信号传输给ABS控制单元。

2. ABS控制单元

ABS控制单元是系统的“大脑”，它接收来自车轮转速传感器的信号，经过处理和分析后，决定是否对制动压力进行调整。

3. 电磁阀

电磁阀是ABS系统的“执行器”，它根据ABS控制单元的指令，调节制动压力的大小和分配。

4. 液压控制单元

液压控制单元负责将制动油压送到各个车轮的制动器，同时与电磁阀协同工作，实现制动压力的精确控制。

1. 监测车轮转速

当驾驶员踩下制动踏板时，ABS控制单元会通过车轮转速传感器监测每个车轮的转速。

2. 分析车轮状态

ABS控制单元会分析车轮转速信号，判断车轮是否处于抱死状态。如果检测到车轮转速接近零，说明车轮可能已经抱死。

3. 调节制动压力

一旦ABS控制单元判断出车轮即将抱死，它会立即通过电磁阀和液压控制单元，对制动压力进行调整。具体来说，它会减小抱死车轮的制动压力，同时增加其他车轮的制动压力，以保持车辆的稳定性和操控性。

1. 四通道ABS

四通道ABS可以对每个车轮的制动压力进行独立控制，最大程度地利用每个车轮的附着力进行制动。其布置形式主要有H型（前后）和X型（对角）两种。

2. 三通道ABS

三通道ABS通常对前后车轮进行一同控制，而对左右车轮进行独立控制。其布置形式较为简单，适用于部分车型。

3. 双通道ABS

双通道ABS对前后车轮进行一同控制，而对左右车轮进行独立控制。其布置形式适用于大部分车型，尤其是后轮驱动车型。

4. 单通道ABS

单通道ABS只对前后车轮进行一同控制，其布置形式较为简单，但制动效果相对较差，目前已较少应用于现代汽车。

1. 提高制动稳定性

ABS系统可以防止车轮在紧急制动时抱死，从而提高车辆的制动稳定性和操控性，降低事故发生的风险。

2. 提高行车安全性

ABS系统可以确保车辆在制动状态下仍能转向，防止出现侧滑或跑偏现象，提高行车安全性。

3. 提高制动效率

ABS系统可以充分利用每个车轮的附着力进行制动，提高制动效率，缩短制动距离。

ABS系统作为现代汽车安全制动系统的核心组成部分，其重要性不言而喻。通过本文的介绍，相信您对ABS系统的组成、工作原理和布置形式有了更深入的了解。为了确保行车安全，请定期检查和维护您的ABS系统，确保其正常工作。
