CBTC系统组成详解

随着城市轨道交通的快速发展，CBTC（基于通信的列车控制系统）因其高效、安全、灵活的特点，已成为现代城市轨道交通信号系统的主流技术。本文将详细介绍CBTC系统的组成及其各个子系统的功能。

一、CBTC系统概述

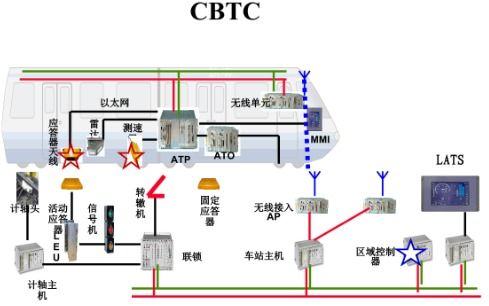

CBTC系统是一种基于无线通信技术的列车控制系统，它通过车载设备和轨旁设备之间的实时通信，实现对列车运行状态的实时监控和控制。CBTC系统主要由车载设备、轨旁设备和中心控制系统三部分组成。

二、车载设备

车载设备是CBTC系统的核心组成部分，主要负责接收轨旁设备发送的信号，并根据信号信息对列车进行控制。车载设备主要包括以下子系统：

车载ATP/ATO子系统：负责列车的自动防护和自动运行，确保列车在安全的前提下，按照预设的速度和路线行驶。

车载无线设备：负责与轨旁设备进行无线通信，传输列车运行状态和指令信息。

车载VOBC（车载控制器）：负责处理车载设备接收到的信号，并根据信号信息对列车进行控制。

车载应答器/LEU设备：负责接收轨旁设备发送的定位信息，为列车提供精确的位置信息。

三、轨旁设备

轨旁设备是CBTC系统的另一个重要组成部分，主要负责向车载设备发送信号，并接收车载设备发送的列车运行状态信息。轨旁设备主要包括以下子系统：

区域控制器ZC：负责根据列车运行状态和预设的运行图，生成移动授权，并传输给车载设备。

数据存储单元DSU：负责存储列车运行数据、信号设备状态等信息。

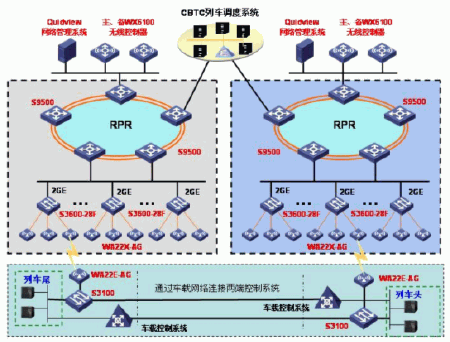

数据通信系统DCS：负责车载设备和轨旁设备之间的数据传输。

列车自动监控系统ATS：负责监控列车运行状态，确保列车运行安全。

计算机联锁系统CI：负责对列车运行进行联锁控制，防止列车发生冲突。

维护支持系统MSS：负责对CBTC系统进行维护和管理。

四、中心控制系统

中心控制系统是CBTC系统的最高层，主要负责对整个CBTC系统进行监控和管理。中心控制系统主要包括以下子系统：

行车调度员工作站：负责监控列车运行状态，调度列车运行。

运行图显示工作站：负责显示列车运行图，方便行车调度员进行调度。

时刻表/运行图编辑工作站：负责编辑列车运行图和时刻表。

控制中心模拟/演示室：负责进行CBTC系统的模拟和演示。

冗余配置的数据库服务器：负责存储CBTC系统的运行数据。

冗余配置的应用/通信服务器：负责CBTC系统的数据传输。

ATS维护工作站：负责对ATS系统进行维护和管理。

CBTC系统作为一种先进的列车控制系统，具有高效、安全、灵活的特点。本文详细介绍了CBTC系统的组成及其各个子系统的功能，有助于读者更好地了解CBTC系统的工作原理和应用。
