DCS控制系统的组成解析

随着工业自动化技术的不断发展，DCS（分散控制系统）作为一种先进的工业控制系统，被广泛应用于各个行业。本文将详细解析DCS控制系统的组成，帮助读者更好地理解其工作原理和应用。

一、DCS控制系统的定义

DCS，即分散控制系统（Distributed Control System），是一种以微处理器为基础的分散型计算机制系统。它将控制技术、计算机技术、通信技术和图形显示技术相结合，实现对生产过程的集中监视、操作、管理和分散控制。

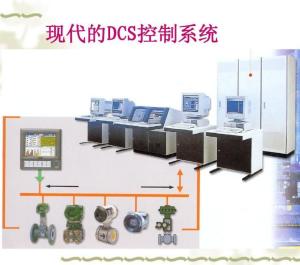

二、DCS控制系统的组成

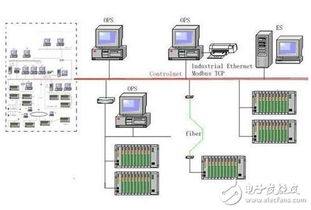

DCS控制系统主要由以下几个部分组成：

1. 工程师站

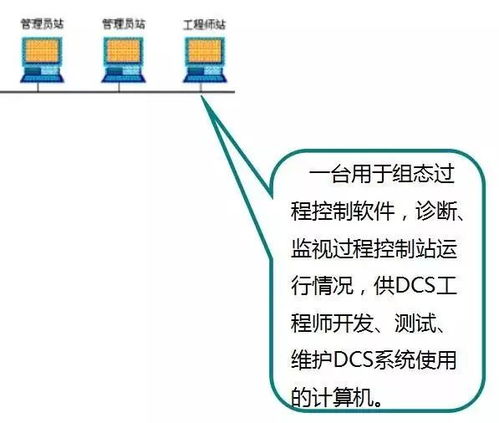

工程师站是DCS系统的核心部分之一，主要负责离线的配置、组态工作和在线的系统监督、控制、维护。工程师站通过系统网络与其他站点进行通信，实现对整个系统的管理和控制。

2. 操作员站

操作员站是DCS系统的用户界面，主要负责操作、监控、报警、趋势显示、记录和打印报告等功能。操作员站通常配有完成上述功能的操作软件，并通过以太网与过程控制站连接。

3. 现场控制站

现场控制站是DCS系统的现场控制单元，主要负责现场过程控制、存储和运行所有过程控制程序以及现场仪表数据和控制数据。现场控制站通过现场总线与I/O模块连接，实现对现场设备的控制。

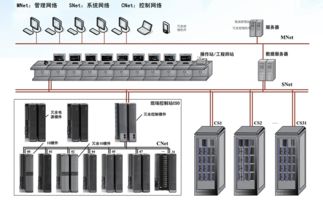

4. 系统网络

系统网络是DCS系统的通信基础，负责连接各个站点，实现数据传输和通信。系统网络通常采用以太网技术，以保证高速、稳定的通信。

5. I/O模块

I/O模块是DCS系统的输入/输出单元，主要负责采集现场仪表的信号，并将信号传输到现场控制站。同时，I/O模块也负责将现场控制站的控制信号输出到现场设备。

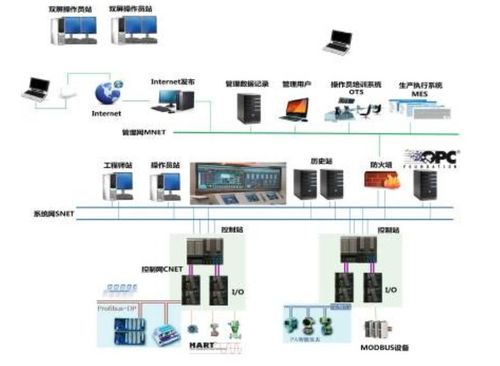

三、DCS控制系统的层次结构

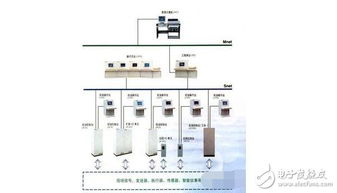

DCS控制系统从结构上可以分为三个层次：过程级、操作级和管理级。

1. 过程级

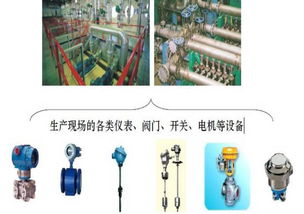

过程级主要由过程控制站、I/O单元和现场仪表组成，是系统控制功能的主要实现部分。过程级负责对生产过程进行实时监控和控制。

2. 操作级

操作级包括操作员站和工程师站，主要负责系统的操作和配置。操作员站负责实时监控和控制生产过程，工程师站负责离线配置和组态工作。

3. 管理级

管理级主要指工厂管理信息系统（MIS），负责对生产过程进行长期管理和决策。管理级通过收集和分析生产数据，为生产管理提供支持。

DCS控制系统作为一种先进的工业控制系统，具有广泛的应用前景。通过对DCS控制系统的组成和层次结构的解析，有助于我们更好地理解其工作原理和应用。在未来的工业自动化领域，DCS控制系统将继续发挥重要作用。
