cad修改系统变量

一、CAD系统变量概述

在CAD软件中，系统变量是影响软件运行和绘图环境的关键因素。这些变量控制着软件的显示、绘图设置、用户界面等各个方面。了解和修改系统变量对于提高绘图效率和解决绘图问题至关重要。

二、修改CAD系统变量的方法

以下是修改CAD系统变量的几种常见方法：

1. 使用系统变量编辑器

在浩辰CAD机械等软件中，可以通过系统变量编辑器来查看和修改系统变量。具体操作如下：

打开CAD软件，选择“工具”菜单下的“系统变量编辑”选项。

在弹出的对话框中，可以看到所有系统变量的列表，可以通过搜索功能快速找到需要修改的变量。

选中需要修改的变量，在右侧的“值”栏中输入新的数值。

点击“确定”按钮保存修改。

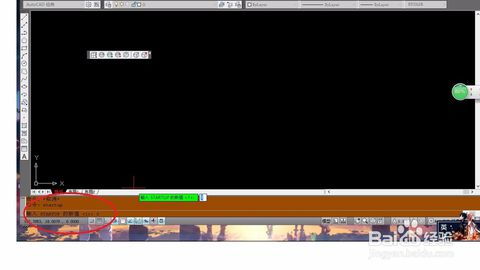

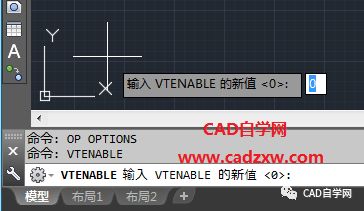

2. 使用命令行

在CAD的命令行中输入系统变量的名称，然后按回车键，即可查看该变量的当前值。若要修改，直接在命令行中输入新的值并按回车键即可。

三、常见系统变量的修改与应用

1. 系统变量：PICKADD

作用：控制选择集的添加方式。

修改方法：在系统变量编辑器中找到PICKADD，将其值修改为1（按住Shift键选择）或2（按住Ctrl键选择）。

2. 系统变量：SNAPANG

作用：控制捕捉角度。

修改方法：在系统变量编辑器中找到SNAPANG，输入所需的角度值。

3. 系统变量：GRIDMODE

作用：控制是否显示栅格。

修改方法：在系统变量编辑器中找到GRIDMODE，将其值修改为1（显示栅格）或0（不显示栅格）。

4. 系统变量：UCSICON

作用：控制UCS图标是否显示。

修改方法：在系统变量编辑器中找到UCSICON，将其值修改为1（显示UCS图标）或0（不显示UCS图标）。

四、注意事项

修改系统变量时，请注意以下几点：

在修改系统变量之前，请确保备份当前的工作文件，以防修改错误导致数据丢失。

部分系统变量对绘图环境的影响较大，修改前请仔细了解其作用。

修改系统变量后，可能需要重启CAD软件才能使修改生效。

掌握CAD系统变量的修改方法，可以帮助我们更好地适应绘图需求，提高绘图效率。在实际操作中，请结合具体场景选择合适的系统变量进行修改。
