变频恒压供水控制系统设计：高效节能的供水解决方案

随着城市化进程的加快，供水系统的稳定性和节能性成为社会关注的焦点。本文将详细介绍变频恒压供水控制系统的设计原理、系统组成以及在实际应用中的优势。

一、引言

传统的供水系统在运行过程中，由于水泵的恒速运行，导致在用水量波动时，管网压力不稳定，能耗较高。而变频恒压供水系统通过变频器对水泵电机进行调速，实现了供水压力的稳定和节能降耗。本文旨在探讨变频恒压供水控制系统的设计方法，为供水系统的优化升级提供参考。

二、变频恒压供水控制系统设计原理

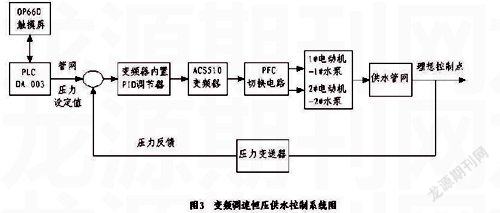

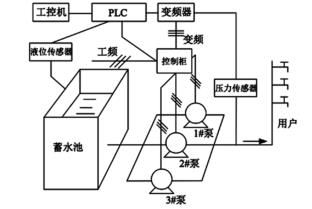

变频恒压供水控制系统主要由以下几部分组成：压力传感器、可编程逻辑控制器（PLC）、变频器、水泵机组、工控机等。

1. 压力传感器：用于检测管网压力，将压力信号转换为电信号，送入PLC进行处理。

2. PLC：接收压力传感器信号，根据预设的PID控制算法，计算出变频器的输出频率，实现对水泵电机的调速。

3. 变频器：根据PLC输出的频率信号，调节水泵电机的转速，从而改变供水量，保持管网压力稳定。

4. 水泵机组：根据变频器的输出频率，实现水泵的软启动和变频调速。

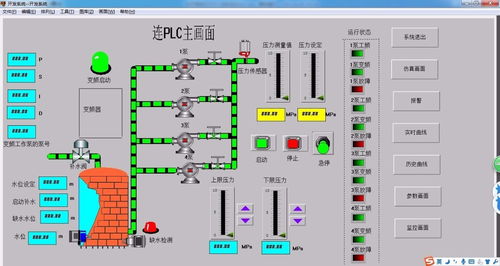

5. 工控机：通过组态软件，实时监控系统运行状态，实现数据查询、报警等功能。

三、系统组成及工作流程

1. 系统组成：

（1）压力传感器：用于检测管网压力。

（2）PLC：接收压力传感器信号，进行PID运算。

（3）变频器：根据PLC输出的频率信号，调节水泵电机的转速。

（4）水泵机组：根据变频器的输出频率，实现水泵的软启动和变频调速。

（5）工控机：通过组态软件，实时监控系统运行状态。

2. 工作流程：

（1）压力传感器检测管网压力，将信号送入PLC。

（2）PLC根据预设的PID控制算法，计算出变频器的输出频率。

（3）变频器根据PLC输出的频率信号，调节水泵电机的转速。

（4）水泵机组根据变频器的输出频率，实现水泵的软启动和变频调速。

（5）工控机通过组态软件，实时监控系统运行状态，实现数据查询、报警等功能。

四、变频恒压供水控制系统的优势

1. 节能降耗：变频恒压供水系统通过调节水泵电机的转速，实现了供水压力的稳定，降低了水泵的能耗。

2. 稳定供水：系统通过实时监测管网压力，自动调节水泵转速，保证了供水压力的稳定性。

3. 自动化程度高：系统采用PLC和工控机进行控制，实现了自动化运行，降低了人工干预。

4. 可靠性强：系统采用模块化设计，便于维护和检修。

五、结论

变频恒压供水控制系统具有节能降耗、稳定供水、自动化程度高、可靠性强等优点，是现代供水系统的发展方向。本文对变频恒压供水控制系统的设计进行了探讨，为供水系统的优化升级提供了参考。
