sopc系统设计与实践

引言

随着集成电路技术的飞速发展，片上系统（SoPC）技术逐渐成为嵌入式系统设计的热点。SoPC技术将处理器、存储器、I/O接口等模块集成在一个芯片上，具有设计灵活、可剪裁、可扩充、可升级及软、硬件在系统可编程等优点。本文将介绍SoPC系统设计与实践，包括系统架构、设计流程、关键技术与实例分析。

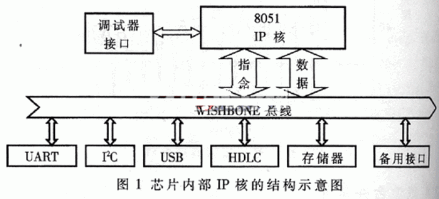

SoPC系统架构

SoPC系统架构主要包括以下几个部分：

处理器核：作为系统的核心，负责执行指令、控制数据流等。

存储器：包括片上存储器和片外存储器，用于存储程序和数据。

I/O接口：用于与外部设备进行数据交换。

外设模块：包括定时器、ADC、DAC、UART等，用于实现特定功能。

SoPC设计流程

SoPC设计流程主要包括以下几个步骤：

需求分析：明确系统功能、性能、功耗等要求。

系统架构设计：根据需求分析，确定处理器核、存储器、I/O接口等模块的配置。

硬件描述语言（HDL）设计：使用HDL（如Verilog或VHDL）描述各个模块的功能。

仿真与验证：对设计进行仿真，验证其功能是否符合预期。

综合与布局布线：将HDL代码转换为FPGA可实现的逻辑结构，并进行布局布线。

编程与调试：将设计烧录到FPGA芯片，进行编程和调试。

SoPC关键技术

SoPC设计涉及以下关键技术：

处理器核选择：根据系统需求选择合适的处理器核，如ARM、MIPS等。

存储器设计：设计片上存储器和片外存储器，包括RAM、ROM、Flash等。

I/O接口设计：设计I/O接口，如UART、SPI、I2C等，实现与外部设备的通信。

外设模块设计：根据系统需求设计外设模块，如ADC、DAC、定时器等。

仿真与验证：使用仿真工具对设计进行功能验证，确保设计正确性。

综合与布局布线：使用综合工具将HDL代码转换为FPGA可实现的逻辑结构，并进行布局布线。

实例分析

以下是一个基于SoPC的数字信号处理系统设计实例：

需求分析：设计一个数字信号处理系统，实现音频信号的滤波、放大等功能。

系统架构设计：选择ARM Corex-M3处理器核，配置片上RAM和ROM，设计I2S接口与音频设备通信。

硬件描述语言（HDL）设计：使用Verilog描述处理器核、存储器、I2S接口等模块的功能。

仿真与验证：使用ModelSim进行仿真，验证设计功能。

综合与布局布线：使用Xilix Vivado进行综合和布局布线，生成FPGA配置文件。

编程与调试：将FPGA配置文件烧录到FPGA芯片，进行编程和调试。

总结

SoPC技术为嵌入式系统设计提供了高效、灵活的解决方案。本文介绍了SoPC系统设计与实践，包括系统架构、设计流程、关键技术与实例分析。通过掌握SoPC设计方法，可以快速开发出高性能、低功耗的嵌入式系统。
