隔离模块怎么接线,隔离模块接线指南

隔离模块接线指南

一、了解隔离模块的基本原理

隔离模块是一种电气隔离设备，其主要功能是将输入信号与输出信号进行电气隔离，以防止信号之间的相互干扰。隔离模块通常采用变压器或光耦等隔离方式，确保信号在传输过程中的安全性和稳定性。

二、选择合适的隔离模块

隔离电压：根据输入输出电压差选择合适的隔离电压。

隔离电流：根据实际应用场景选择合适的隔离电流。

接口类型：根据系统需求选择合适的接口类型，如串行、并行等。

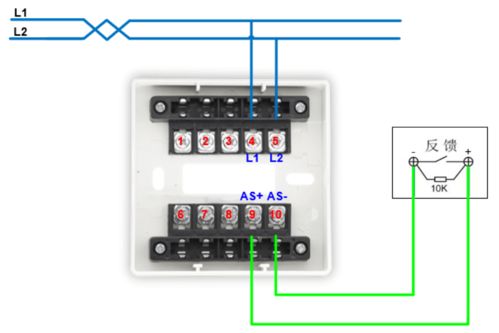

三、隔离模块的接线步骤

断开电源：在接线前，确保电源已经断开，以确保安全。

识别端子：仔细阅读隔离模块的说明书，了解各个端子的功能。

连接输入端：将输入信号线连接到隔离模块的输入端子。

连接输出端：将输出信号线连接到隔离模块的输出端子。

接地：根据需要，将隔离模块的接地端子连接到系统接地。

检查接线：在完成所有接线后，仔细检查接线是否牢固，确保没有短路或接触不良的情况。

恢复电源：在确认接线无误后，恢复电源，进行测试。

四、注意事项

在接线过程中，以下注意事项需要特别注意：

确保在断电状态下进行接线操作。

使用合适的工具和线材进行接线。

避免在接线过程中造成短路或接触不良。

在连接接地端子时，确保接地良好。

在恢复电源后，进行测试，确保隔离模块正常工作。

隔离模块在电气系统中具有重要作用，正确接线是确保系统稳定运行的关键。通过本文的介绍，相信您已经掌握了隔离模块的接线方法。在实际操作中，请务必遵循安全规范，确保电气系统的安全稳定运行。
