一、嵌入式系统的组成

嵌入式系统通常由以下几个主要部分组成：

处理器：嵌入式系统的核心硬件，包括单片机（MCU）、微处理器（MPU）、数字信号处理器（DSP）等。

存储器：用于存储程序代码和数据，包括只读存储器（ROM）、随机存取存储器（RAM）、闪存（Flash）等。

电源管理：提供并管理系统的电源，确保系统稳定运行。

外设接口：提供与外部设备通信的接口，如串行接口（UART、SPI、I2C）、并行接口、模拟/数字转换器（ADC/DAC）等。

时钟系统：提供系统时钟信号，决定系统的运行速度和计时功能。

二、处理器

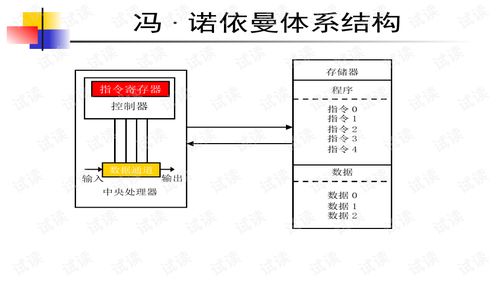

处理器是嵌入式系统的核心部件，负责执行程序代码和控制其他硬件的工作。常见的处理器类型包括：

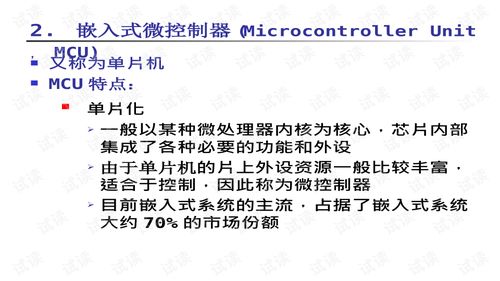

单片机（MCU）：集成了处理器、存储器和多种外设的芯片，适用于控制类应用，如家电控制、工业控制等。

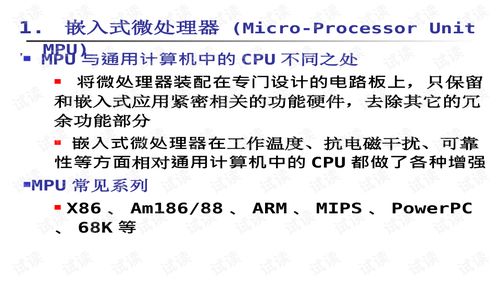

微处理器（MPU）：主要用于高性能计算，通常与外部存储器、外设连接使用，适用于需要更高计算能力的应用，如通信设备。

数字信号处理器（DSP）：专门用于数字信号处理，具有高速运算能力和丰富的指令集，适用于音频、视频等信号处理领域。

三、存储器与电源管理

存储器是嵌入式系统的重要组成部分，用于存储程序代码和数据。常见的存储器类型包括：

只读存储器（ROM）：用于存储固定不变的程序代码和数据。

随机存取存储器（RAM）：用于存储可变的数据和程序代码。

闪存（Flash）：具有非易失性，可存储大量数据，常用于存储程序代码和配置信息。

电源管理是确保嵌入式系统稳定运行的关键因素。电源管理包括以下几个方面：

电源转换：将输入的交流电或直流电转换为嵌入式系统所需的电压和电流。

电源监控：实时监测电源状态，确保系统在正常电压范围内运行。

电源保护：在电源异常情况下，采取措施保护系统硬件和软件不受损害。

四、外设接口与时钟系统

外设接口是嵌入式系统与外部设备进行通信的桥梁。常见的接口类型包括：

串行接口：如UART、SPI、I2C等，用于点对点通信。

并行接口：如GPIO、I2C等，用于多设备通信。

模拟/数字转换器（ADC/DAC）：用于模拟信号与数字信号之间的转换。

时钟系统为嵌入式系统提供时钟信号，决定系统的运行速度和计时功能。常见的时钟系统包括：

晶振：提供稳定的时钟信号，用于系统定时和同步。

时钟发生器：根据晶振信号产生不同频率的时钟信号，用于系统时钟分配。
